Überdruckgekapselte Ex p Motoren für Zone 1
MENZEL liefert Käfigläufermotoren in der Zündschutzart Überdruckkapselung Ex p in der Gerätekategorie 2G in einer großen Leistungsspanne. Das TÜV- zertifizierte Fertigungsverfahren kann auch auf lagervorrätige Motoren angewendet werden.
Ab sofort kann MENZEL auch Ex-p-Motoren der Gerätekategorie 2G und 3G flexibel, schnell und wettbewerbsfähig bereitstellen. Das Konstruktionsprinzip für unsere überdruckgekapselten Motoren wurde vom TÜV Nord umfassend geprüft und erfolgreich zertifiziert. Als Hersteller mussten wir hierfür nachweisen, dass wir die Luftspülung für alle betreffenden Motorbaureihen so konstruieren, dass keine Gasnester im Motorinneren verbleiben können.
Unser System ermöglicht den Betrieb großer modularer Elektromotoren in Zone 1. Jeder MENZEL- Motor ab Baugröße 400 kann auf exp nachgerüstet werden. Die entsprechenden Komponenten halten wir stets am Lager für Sie bereit, so dass wir im eiligen Bedarfsfall besonders schnell liefern können.
Wie alle unsere Käfigläufermotoren werden auch überdruckgekapselte Motoren gemäß den Anforderungen vor Ort und nach den höchsten Sicherheitsstandards gebaut. Sie eignen sich für Kunden, die größere Motoren in explosionsgefährdeten Bereichen wie Raffinerien und Chemieanlagen sowie für Anwendungen in der Öl- und Gasindustrie betreiben.
Überdruckkapselung für Käfigläufer ab Achshöhe 400
Die Ausführung mit Überdruckkapselung bietet sich typischerweise für Käfigläufermotoren ab Achshöhe 400 mm und größer an. Unserer überdruckgekapselten Käfigläufermotoren sind für alle Spannungsbereiche sowie mit Luft-Luft- bzw. Luft-Wasser-Kühlung (Kühlarten IC 611, IC 616 bzw. IC 81W) verfügbar.
Die Motorgehäuse werden mit Spülflanschen ausgeführt: Über mehrere Spülanschlüsse kann Luft ins Gehäuseinnere geleitet werden, um vor dem Motorstart potenziell zündfähige Atmosphäre zu entfernen und im laufenden Betrieb durch Überdruck das Eindringen von explosiven Gasgemischen auszuschließen. Die Klemmenkästen entsprechen der Zündschutzart Erhöhte Sicherheit Ex eb.
Unsere ATEX II 2G Ex pxb ec IIC T3 Gb Motoren
- Temperaturklassen: T1, T2, T3 bis zu 200°C
- Leistungsbereich: bis 25.000 kW
- Spannungen: bis zu 13,8 kV (für 50 und 60 Hz)
- Übliche Bauformen: IM B3, IM B5, IM V1, IM B35
- Baugröße: ab 400 mm
- Kühlklassen: Luft-Luft- bzw. Luft-Wasser-Kühlung (CACA oder CACW)
MENZEL bietet:
- Berechnung und Auslegung des Spülsystems
- Planung und Ausführung der Luftverteilung im Motor
- Installation und Konfiguration des Spülsystems
- ExP-Klemmenkästen inkl. Möglichkeit, die Klemmenkästen auch in horizontaler Richtung zu montieren
- Sonderlackierung entsprechend vorgeschriebener Schichtdicke von 200µm (für IIC)
- Spezielle Rillenthermometer mit Ex-Zulassung
Ausgezeichnet mit dem "Product of the Year Award"
Die Tatsache, dass MENZEL in der Lage ist, überdruckgekapselte Motoren kurzfristig anzupassen und zu liefern, wurde kürzlich mit einem Industrie-Award prämiert. Mit diesem Angebot kann MENZEL den Bedarf an spezifischen Motorlösungen für Zone 1 decken.
Die Britische Association of Electrical & Mechanical Trade hat am 23. November 2023 ihre sechste jährliche Preisverleihung im DoubleTree by Hilton in Conventry, West Midlands, abgehalten. Die überdruckgekapselten EXP-Motoren von MENZEL wurden dort mit dem "Product of the Year Award" ausgezeichnet.

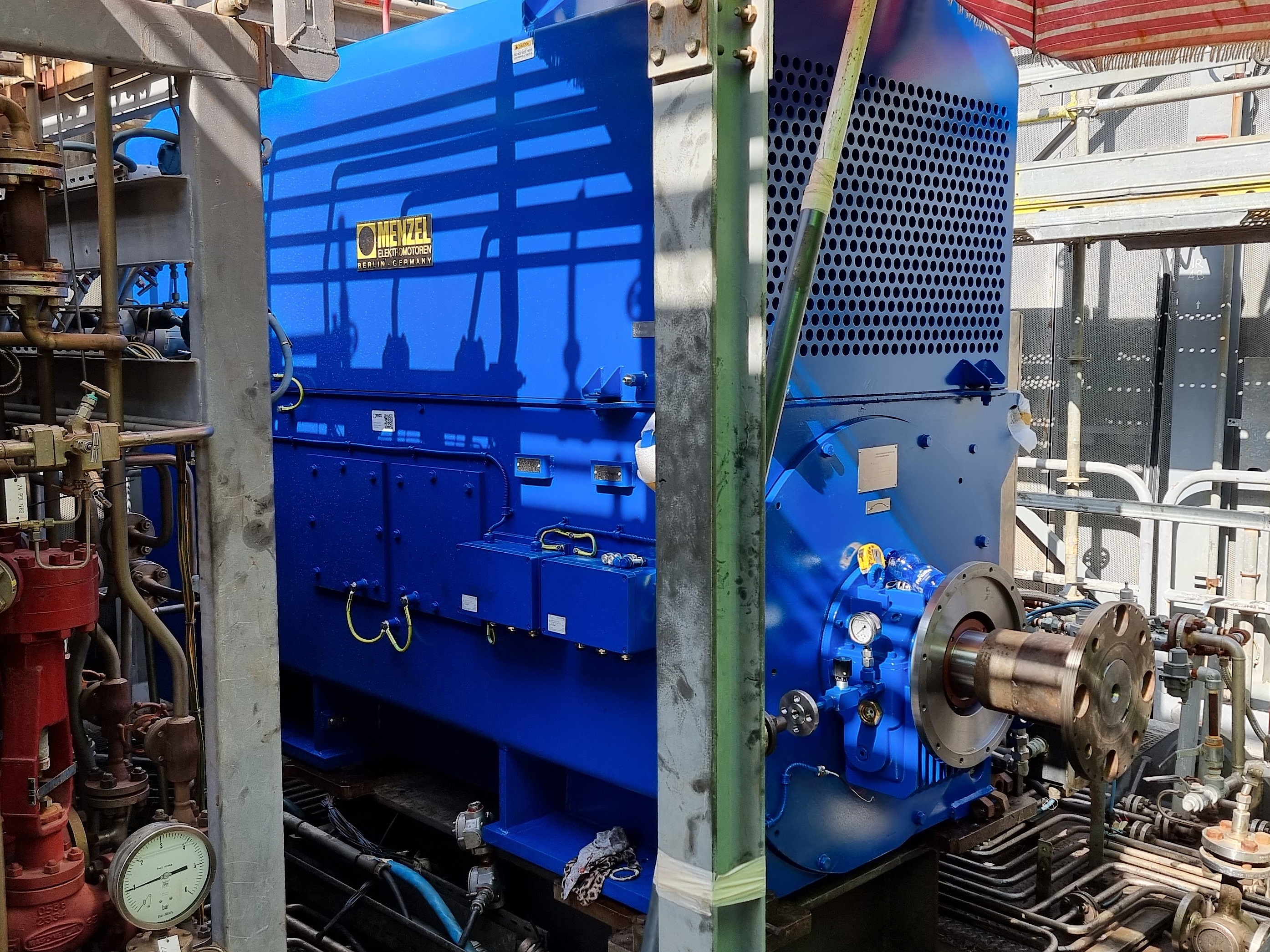

6000 V Kompressorantrieb für große Raffinerie in Italien
Kürzlich lieferte MENZEL einen Kompressormotor mit Überdruckkapselung für Zone 1 an eine der größten Erdöl-Raffinerien in Italien.
- Drehstrom-Asynchronmotor Typ MEBKSLP500-04
- Betriebsart: S1
- Leistung: 1635 kW
- Spannung: 6000 V
- Leistungsfaktor: 0,89
- Drehzahl: 1488 min-1
- Bauform: IM 1001 (IM B3)
- Frequenz: 50 Hz
- Schutzart: IP 55
- Kühlklasse: IC 611
- Wärmeklasse: F
Das bekommen Sie nur von MENZEL
MENZEL findet flexibel, fundiert und schnell die ideale Motorlösung für Sie. Dafür und für unsere langjährige Erfahrung sind wir bekannt. Aufbauend auf diese Grundkompetenzen entwickeln wir im Explosionsschutzbereich Elektromotoren für Gerätekategorie 2 genau nach Ihren Bedürfnissen und Anforderungen – und zwar zuverlässig, nach höchsten Sicherheitsstandards.
Unser hochqualifiziertes Personal sorgt dafür, dass wir innerhalb kürzester Zeit auf Ihre Anfragen reagieren können. Unsere EXP-Systeme haben wir stets im Lager vorrätig und passen sie flexibel an den gewünschten Käfigläufermotor an.
MENZEL Ex p Motoren – die Vorteile auf einen Blick
Optimaler Wirkungsgrad
Optimale Sicherheit
Energieeffizienz
Robustes Gehäuse
Betriebssicherheit
Servicefreundlichkeit
Im Notfall direkt ab Lager lieferbar
Sie sind auf der Suche nach einem großen überdruckgekapselten Motor für Zone 1 ? Wir haben den passenden Ex p Motor für Sie!
