Modulare Schleifringläufermotoren

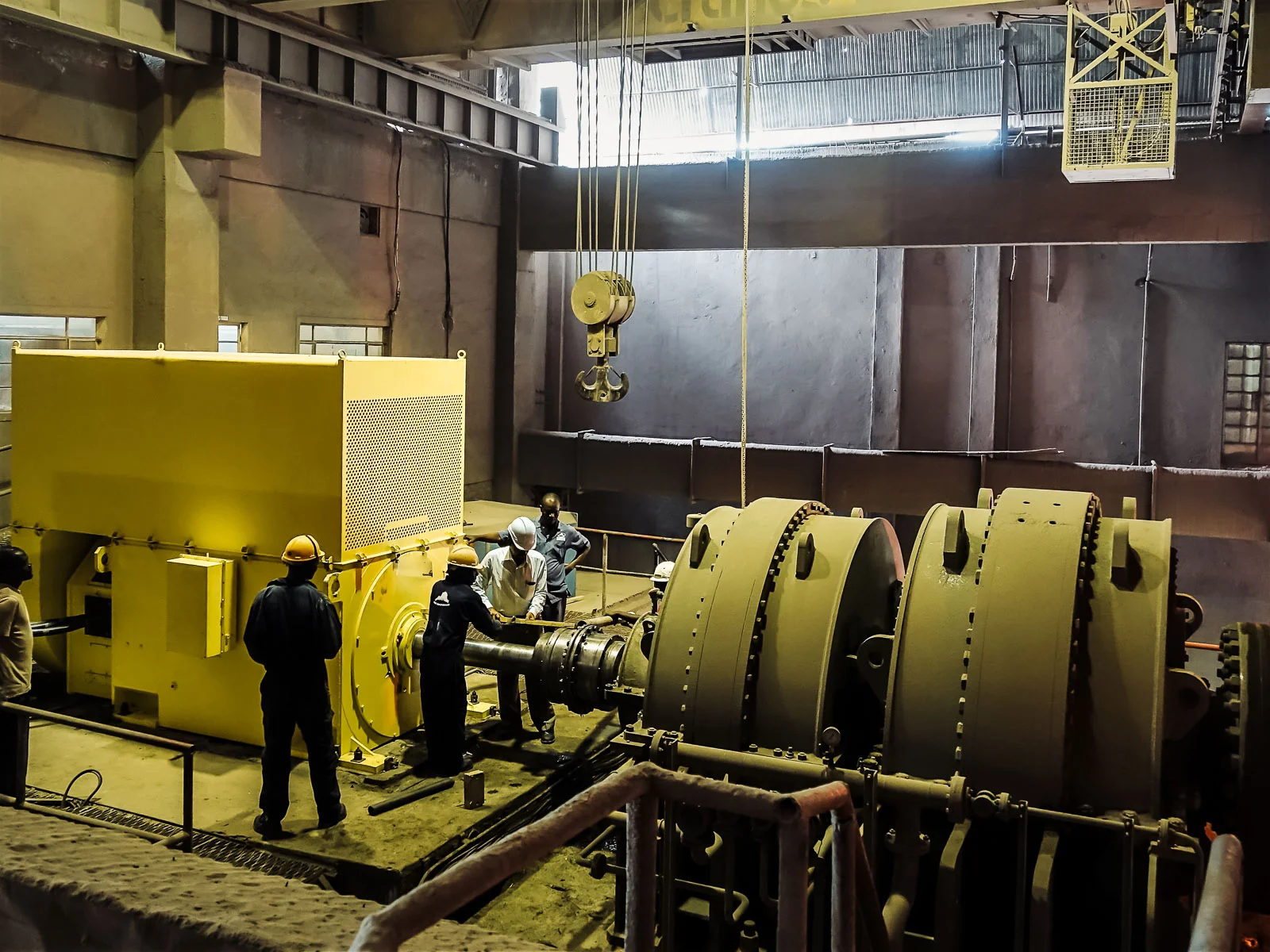

Die Betriebsbedingungen für Schleifringläufermotoren in der Rohstoffgewinnung und -aufbereitung sind besonders hart. Motoren, die in einem Zementwerk z.B. Mühlen, Brecher oder Ventilatoren antreiben, sind stets starken Belastungen durch Staub, Hitze und Vibrationen ausgesetzt und müssen gleichzeitig mechanische Höchstleistungen erbringen.

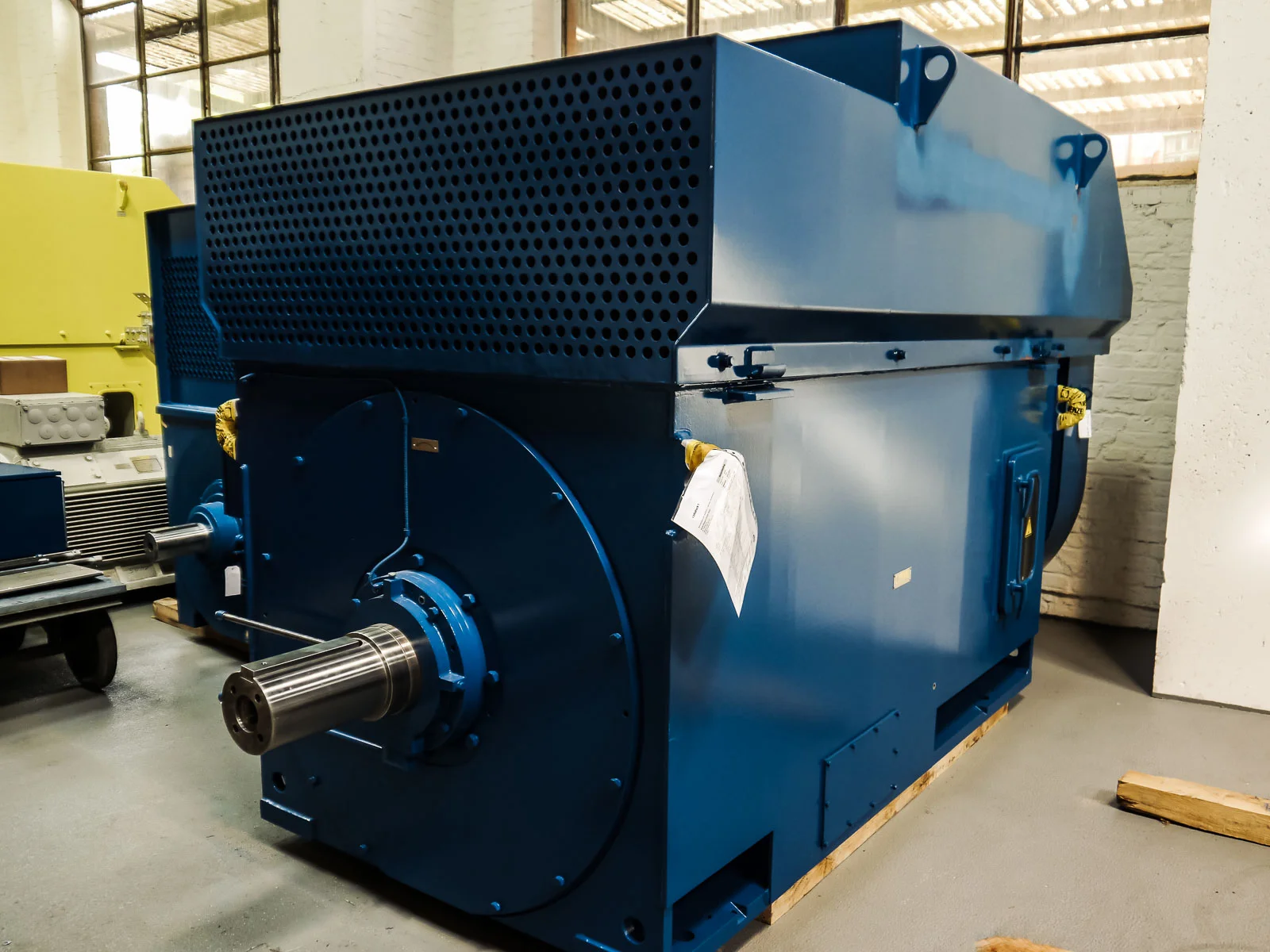

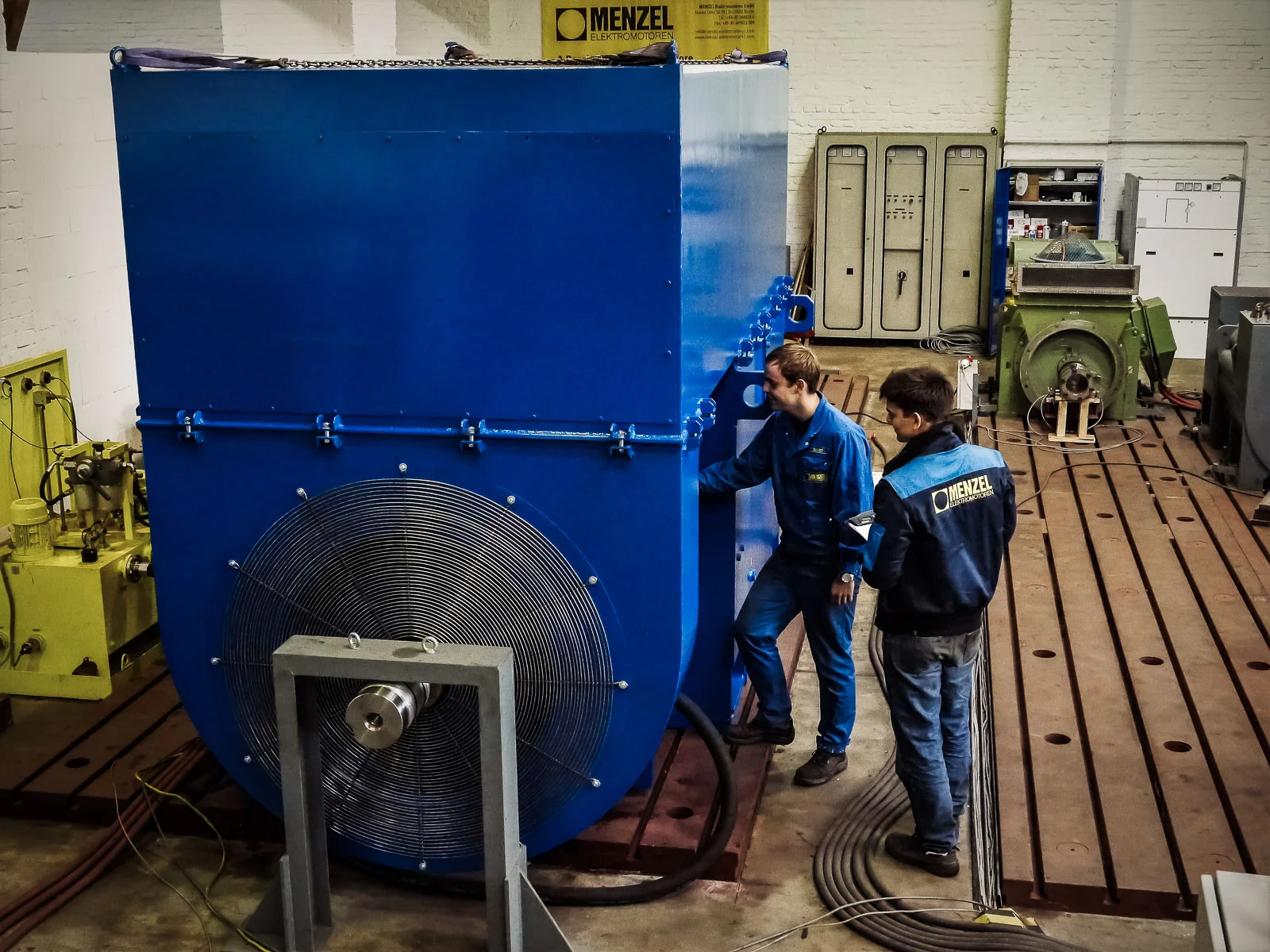

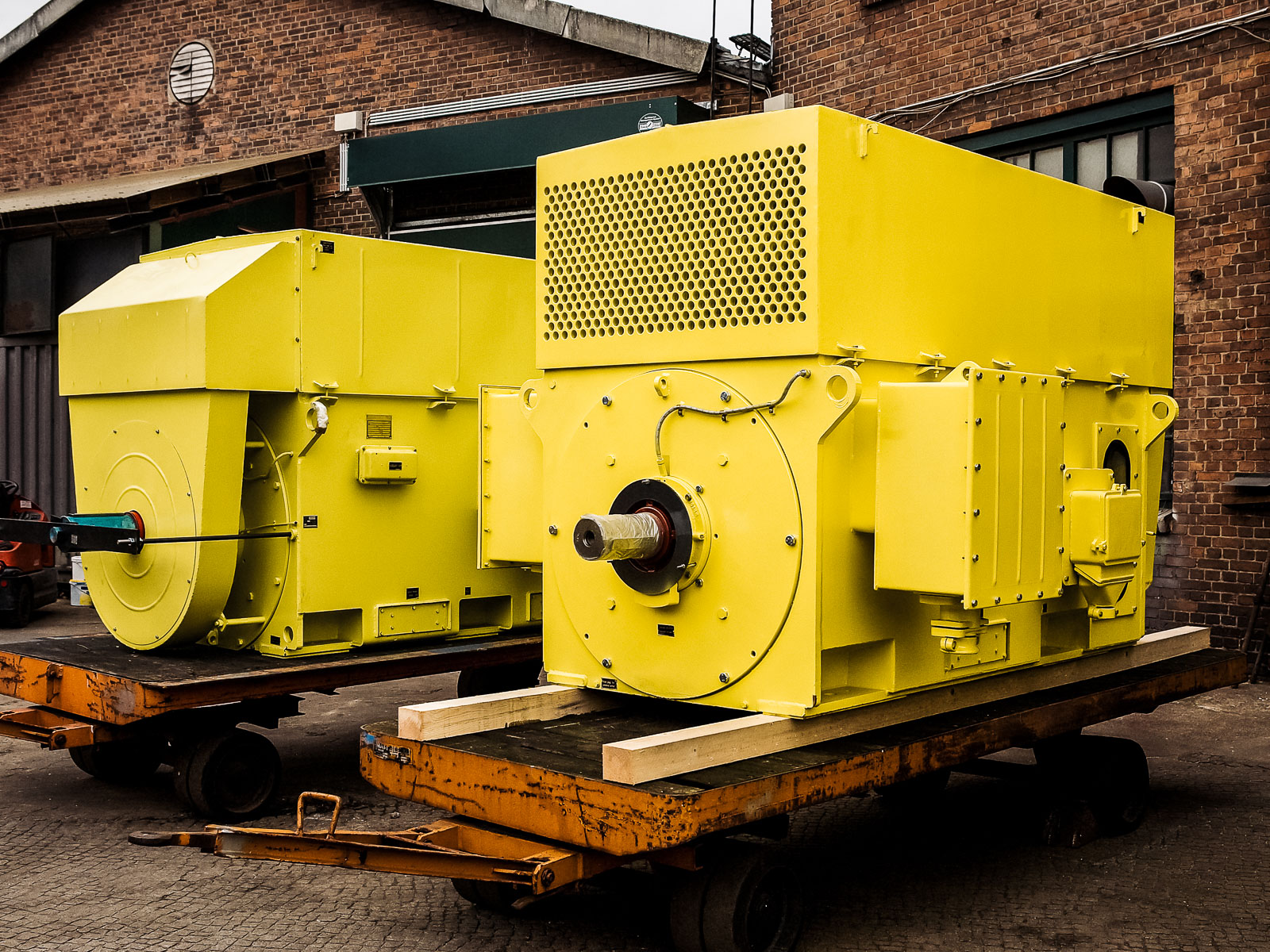

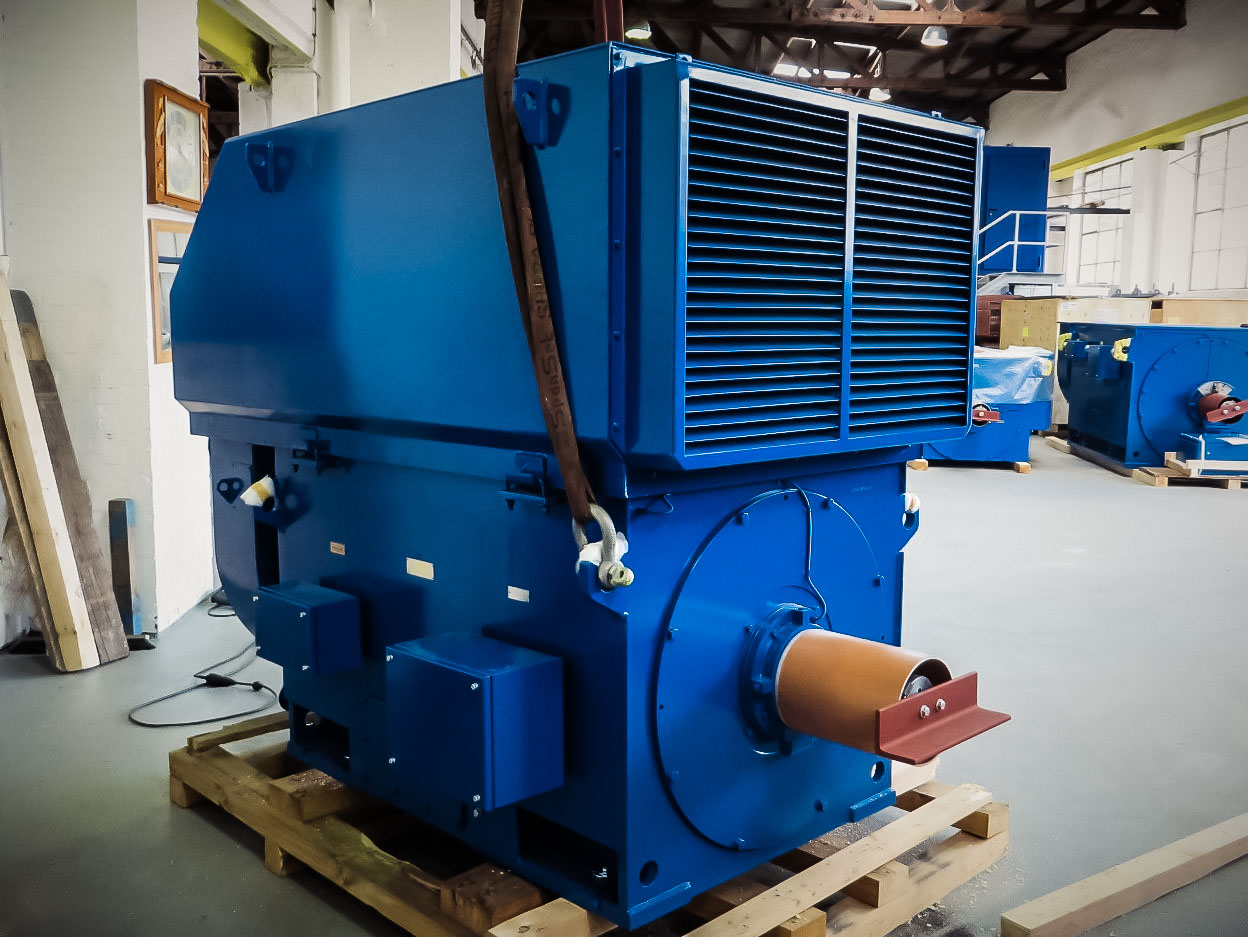

Bei den Anwendungen in der Zementindustrie dominieren heute Schleifringläufermotoren in der Kühlart IC 611, also Motoren mit aufgesetztem Luft-Luft-Kühler. Wenige Motoren, vor allem große Mühlenantriebe, sind aber auch in Kühlart IC 01 ausgeführt, also durchzugsbelüftet.

Die in der Zementindustrie übliche Kühlart IC 611 mit Luft-Luft-Wärmetauscher hat von der Grundkonstruktion her den großen Vorteil, weder Kühlwasser noch eine besonders saubere Umgebung zu benötigen. Jedoch ist eine regelmäßige Überwachung und Sichtkontrolle des Motors notwendig. Bei dieser muss kontrolliert werden, dass sich die Kühlrohre nicht zugesetzt haben und damit die Wärmeabfuhr an die Umgebung verhindert wird. Dies würde zum Überhitzen des Motors und zu einem Alarm der Temperaturüberwachung führen.

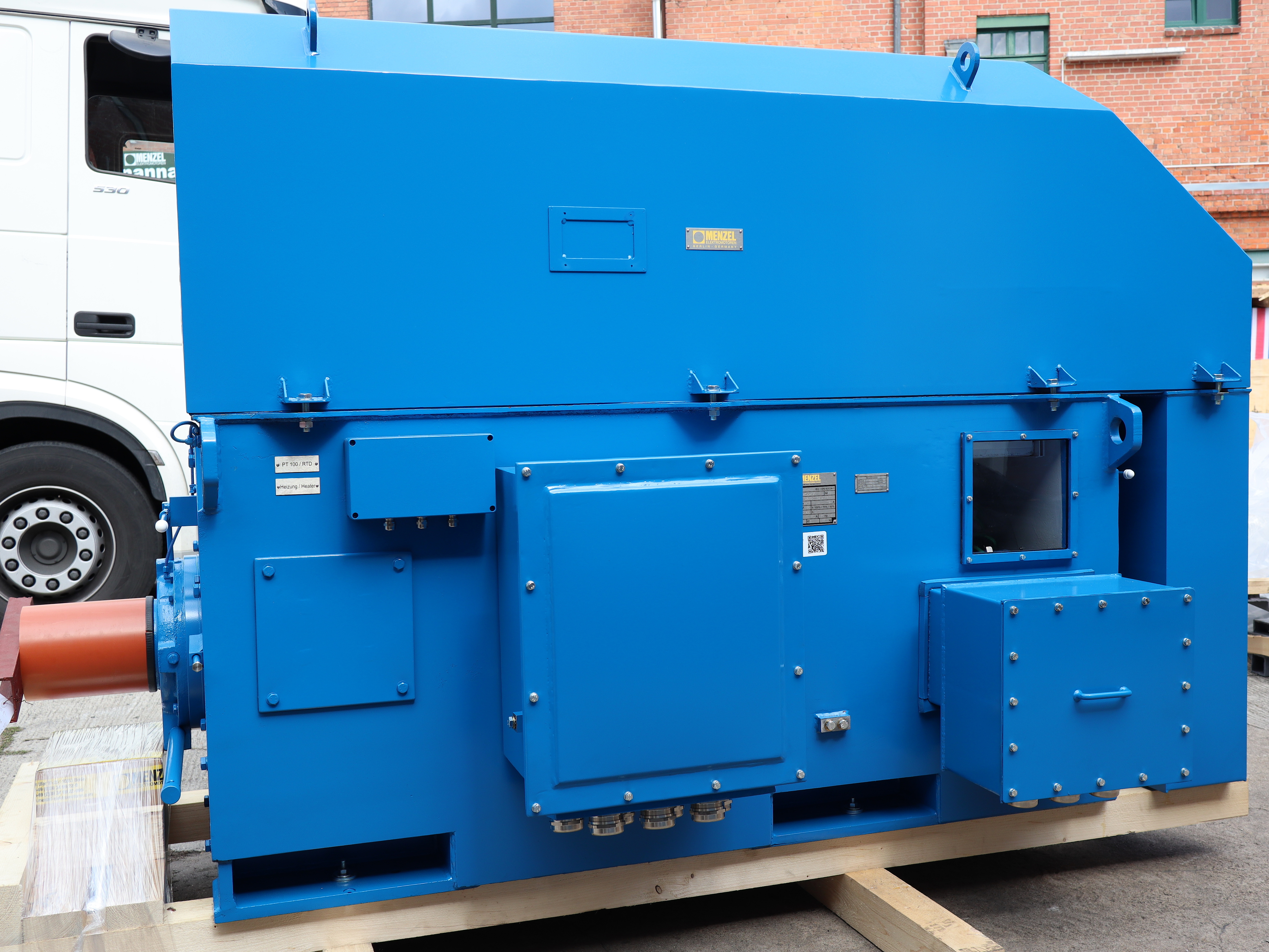

MENZEL modulare Schleifringläufer Motoren der Serie MEBSSL zeichnen sich durch ein kompaktes Design, kleine Abmessungen und ein geringes Gewicht aus. Sie bieten Ihnen volle Einsatzflexibilität und sind gemäß IEC 60034-7 in den Bauformen IM B3 und IM V1 lieferbar. Hiervon abweichende Sonderbauformen können wir jederzeit auf Anfrage für Sie umsetzen.

Die modularen Elektromotoren haben ein Schweißstahlgehäuse mit integrierten Fußplatten. Das Gehäusedesign garantiert eine maximale Verwindungsstei¬figkeit und eine optimale Kühlung. Gehäuse und Statorblechpaket werden mit geringsten Toleranzen bearbeitet, wodurch ein besonders niedriger thermischer Widerstand erreicht wird.

Die Motoren werden, je nach Kundenvorgabe, mit Klemmenkastenlage „rechts“ oder „links“ geliefert. Sonder-Klemmenkästen (z. B. mit Phasen-Trennung, mit Sonderabmessungen usw.) oder Einzelphasenstecksysteme sind auf Anfrage lieferbar. Die Klemmenkästen können um 4 x 90° gedreht werden.

MENZEL Schleifringläufer-Motoren entsprechen wie alle unsere Drehstrom-Asynchronmotoren den aktuellen europäischen Normen IEC 60034 und EN 60034, VDE, DIN und ISO.

Die Schleifringläufermotoren der Baureihe MEBSSL sind in der Schutzart IP 55 ausgelegt. Höhere Schutzarten sind jederzeit auf Anfrage realisierbar.

Zur Isolierung ist die tropenfeste Motorwicklung in Wärmeklasse „F“ ausgeführt und wird im VPI-Verfahren (Vacuum Pressure Impregnation) hergestellt. Die thermische Ausnutzung unsere Schleifringläufer Motoren erfolgt innerhalb der Wärmeklasse „B“. Dadurch ergibt sich eine Leistungsreserve und die Motoren altern weniger schnell. Die Isolierung der Wicklung ist höchsten mechanischen Belastungen gewachsen, so dass ein Wiedereinschalten nach Netzausfall gegen 100% Restfeld jederzeit möglich ist.

Die Schleifringläufer Motoren sind standardmäßig mit hochwertigen, fettgeschmierten Wälzlagern inkl. Nachschmiereinrichtung ausgeführt. Je nach Anwendung des Motors können wir auf Wunsch auch Sonderlager wie z. B. Pendelrollenlager bei Schredderantrieben liefern, um antriebsseitig auftretende Kräfte im Motorlager aufnehmen zu können.

Ausführungen mit selbst- oder fremdgeschmierten Gleitlagern sind auf Anfrage ebenfalls lieferbar. Für die Produktion unserer Elektromotoren kommen ausschließlich hochwertige Lager und Schmierstoffe namhafter Hersteller zum Einsatz.

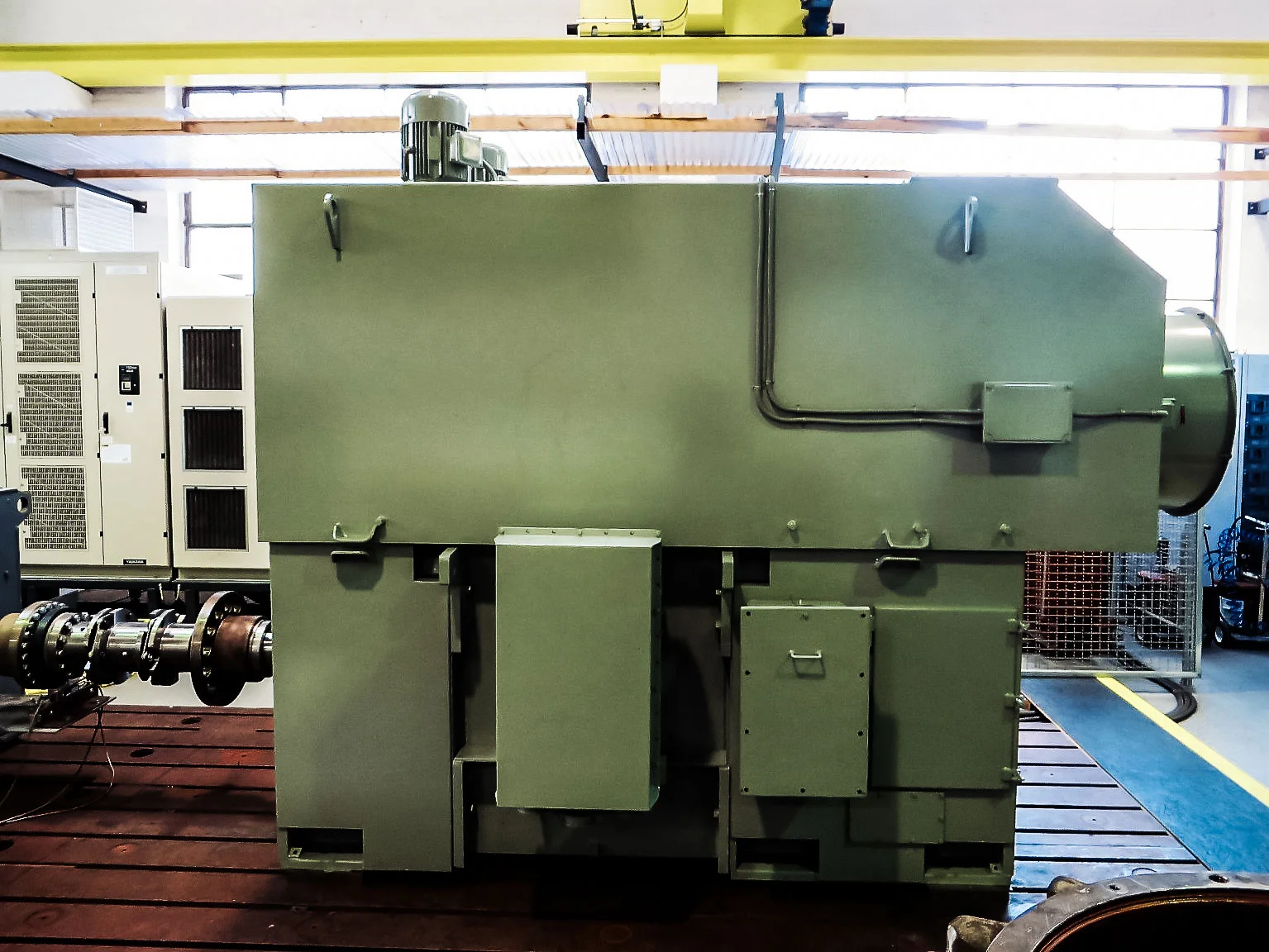

Unsere modularen Schleifringläufermotoren der Kühlklassen IC 616, IC 616 und IC 666 weisen sehr niedrige Schwingwerte auf und erfüllen die Anforderungen der Schwingstärkestufe N (normal) nach EN 60034-14. Die entsprechende Schwingungsmessung wird im Leerlauf bei Nennspannung und Nennfrequenz durchgeführt.

Die Wuchtart der MEBSSL Motoren ist grundsätzlich „Halbkeil“, wobei sich je nach Kundenwunsch auch die Wuchtart „Vollkeil“ für Sie umsetzen lässt.

Das kompakte Design unserer modularen Motoren mit Schleifringläufer ermöglicht zudem eine äußerst niedrige Geräuschemission. Auch die Geräuschmessung erfolgt im Leerlauf bei Nennspannung und Nennfrequenz.

Der Standardfarbanstrich unserer Motoren entspricht gemäß DIN 600 721-2-1 der Klimagruppe „moderat“. Eine Vielzahl von Sonderanstrichen ist auf Anfrage lieferbar. Der Standardfarbton ist RAL 1016 „Schwefelgelb“. Davon abweichende Sonderfarben können wir jederzeit für Sie in unserer hauseignen Lackierhalle individuell realisieren.

MENZEL modulare Schleifringläufermotoren sind für einen Betrieb bei Umgebungstemperaturen von -20 °C bis +40 °C ausgelegt. Für höhere Umgebungstemperaturen bis +60 °C muss die Motorleistung reduziert werden. Unser Ingenieursteam errechnet Ihnen für diese Sonderfälle gern Ihren individuellen Bedarf. Für niedrigere Umgebungstemperaturen als -20°C liefert MENZEL auf Anfrage Sonderwellenstähle und verstärkte Stillstandsheizungen.

Die Angaben der Typenleistung gelten für die Betriebsart S1, sprich Dauerbetrieb bei Nennspannung und Nennfrequenz, einer Umgebungstemperatur von 40 °C und einer Aufstellungshöhe von 1.000 m über NN. Sollte die Aufstellungshöhe davon abweichen, muss eine Minderung der Typenleistung berücksichtigt werden. Die Schleifringläufermotoren haben bei Nennspannung eine Überlastfähigkeit von bis zu zwei Minuten mit dem 1,5-fachen Nennstrom.

MENZEL Schleifringläufermotoren der Baureihen MEBSSL werden grundsätzlich mit Temperaturüberwachung für Wicklung und Lager sowie mechanischen SPM Messnippeln zur Aufnahme der Schwingwerte ausgeführt:

• 6 x Pt100 Widerstandsthermometer (RTD) in der Statorwicklung
• 2 x Pt100 Widerstandsthermometer (RTD) in den Lagerkammern
• 2 x SPM Messnippel

Die Anschlüsse der Widerstandsthermometer sind in einem separaten Klemmenkasten ausgeführt.

Die Motoren sind zudem mit einer Stillstandsheizung (230 V / 1 ~) inklusive separatem Klemmenkasten ausgerüstet. Stillstandsheizungen mit abweichenden Nennspannungen sind ebenfalls möglich. Zusätzlich können wir Ihnen auf Anfrage ein breites Spektrum an weiterem Zubehör, Sensoren und Transmittern liefern.
