Maßgeschneiderter 6600V Elektromotor für Wärmekraftwerk in Japan
MENZEL wurde angefragt, einen 6600V Motor zu fertigen, der eine mehrstufige Kondensat Wasserpumpe in einem Wärmekraft antreiben und den bestehenden Motor ersetzen sollte. Und das besonders schnell. Innerhalb von nur vier Wochen hat MENZEL diesen dreiphasigen Käfigläufermotor mit IC 616 Kühlung und IP 55 Schutzzertifizierung geplant, gefertigt und geliefert.
Die Anforderungen: Präzision und Geschwindigkeit
Der Kunde wünschte sich nicht nur einen Motor, der per Plug-and-Play nahtlos in das bestehende System integriert werden kann, sondern auch eine schnelle Umsetzung. MENZEL konnte den Motor innerhalb von nur vier Wochen fertigstellen.
Einer unserer Lagermotoren in der benötigten Baugröße bildete die Basis. Doch es mussten noch folgende Anpassungen realisiert werden:
Präzisionsarbeit an der Rotorwelle: Umstellung auf Wellenmuttern mit Linksgewinde und Laserschweißen der Passfedernut.
Änderung der Kühlung: Umbau von IC81W auf das IC616-System.
Anpassung der Drehrichtung: einschließlich verschiedener innerer Lüfterräder
Begleitende Prüfungen: Umfangreiche Tests im Prüffeld, um höchste Standards zu gewährleisten.
Adapterplatte und verschiedene mechanische Modifikationen: für eine Plug and Play Befestigung zwischen dem Motor und der Pumpe.
Die Umsetzung: Präzision trifft Effizienz
In der Planungsphase durchliefen wir einige Änderungsschleifen und Sonderanforderungen. Dank der engen Zusammenarbeit zwischen dem Kunden, unseren Projektingenieuren und unserer Fertigung waren wir in der Lage, die technische Lösung schnell zu erarbeiten und abzustimmen. Besonders gelobt wurde unsere Fähigkeit, technische Anforderungen und kaufmännische Einzelheiten in Rekordzeit zu erfüllen. Zudem wurde der Motor in unserem Prüffeld ausgiebig getestet. Auch hierbei konnte MENZEL alle Kundenanforderungen erfüllen.
Technische Daten des Drehstrom-Asynchron-Motor
Typ: MEBKSLF 500-04-011 AC-Motor
Anwendung: Kondensat Wasserpumpe in einem Wärmekraftwerk
Nennleistung: 970 kW
Nennspannung: 6600 V
Nenndrehzahl: 1487 min-1
Bauform: IM V1
Schutzart: IP 55
Kühlart: IC 616
Gewicht: 7160 kg
Die Lieferung: Punktgenau ans Ziel

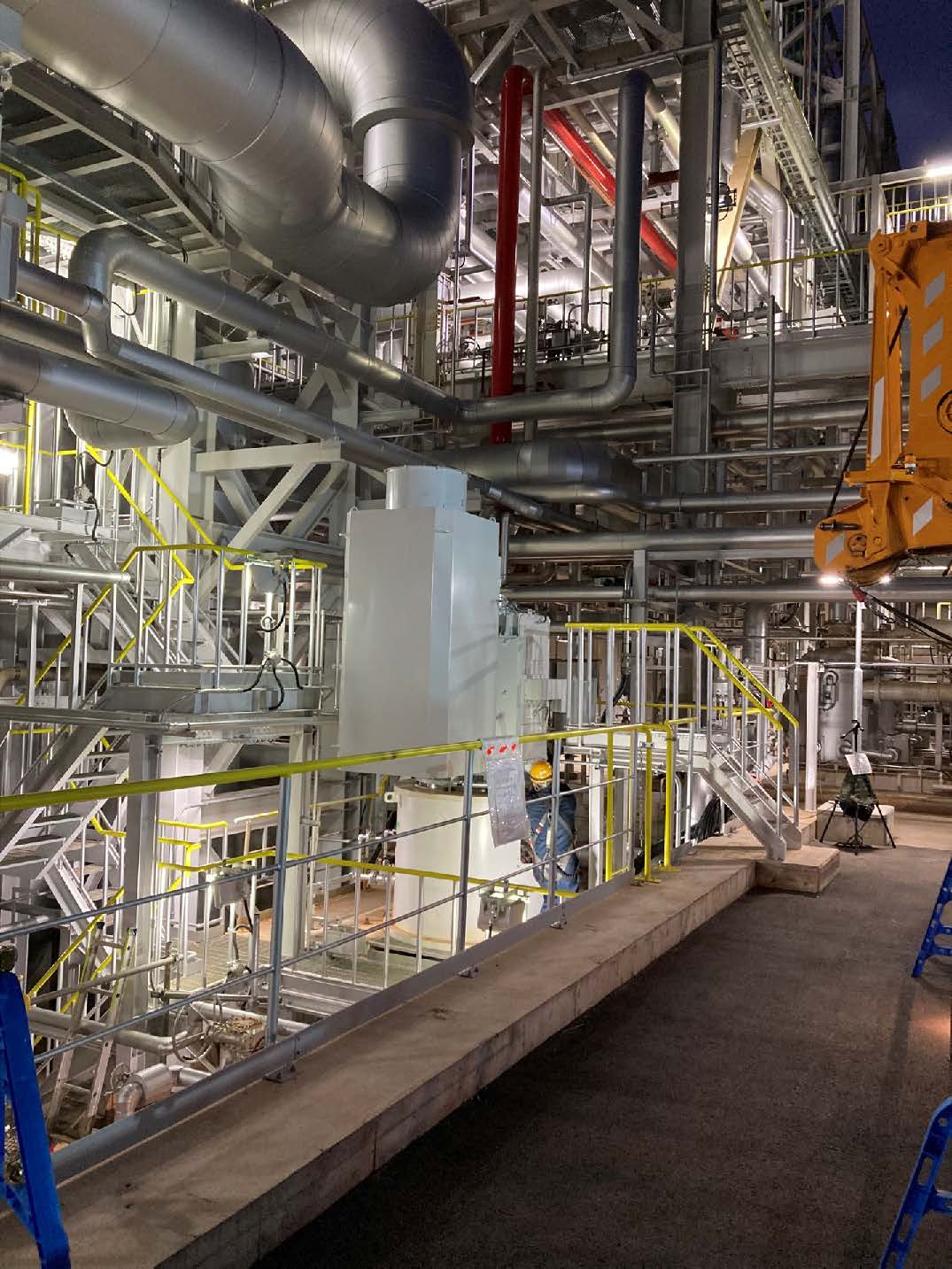

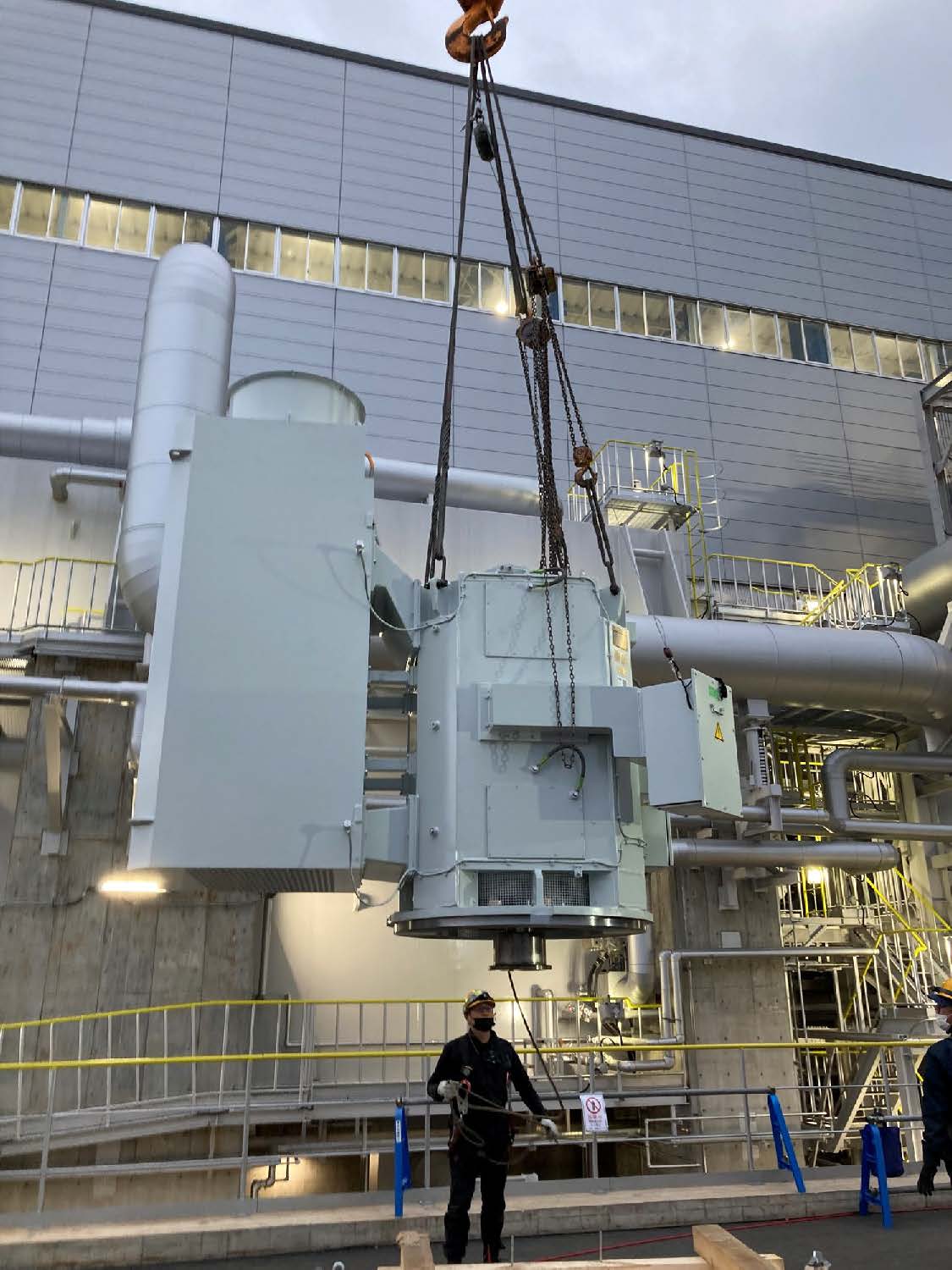

Der fertige Käfigläufermotor wurde per Flugzeug nach Japan transportiert, um die kritischen Zeitvorgaben einzuhalten. Die Montage und Inbetriebnahme erfolgte in dem Wärmekraftwerk, wo der Motor nun zuverlässig die mehrstufige Kondensat Wasserpumpe antreibt.
Dieses Projekt ist ein Paradebeispiel für unsere Stärken:
✔ Maßgeschneiderte Lösungen in kürzester Zeit
✔ Effiziente Kommunikation und enge Abstimmung
✔ Höchste technische Präzision, Made in Germany
