7500 kVA Motor Generator Satz

Kürzlich erhilet MENZEL einen weiteren Auftrag für einen kompletten 7,5-MVA-Motor-Generator-Satz für ein Transformatorenprüffeld. Der Maschinensatz mit einem Gesamtgewicht von 60 t ist aktuell auf dem Seeweg nach Ägypten, wo Menzel ihn auch in Betrieb nehmen wird. Für den Kunden war es wichtig, dass Menzel den Umformersatz individuell für seine Anwendung projektiert.

Kompletter Maschinensatz für Prüffeld aus einer Hand

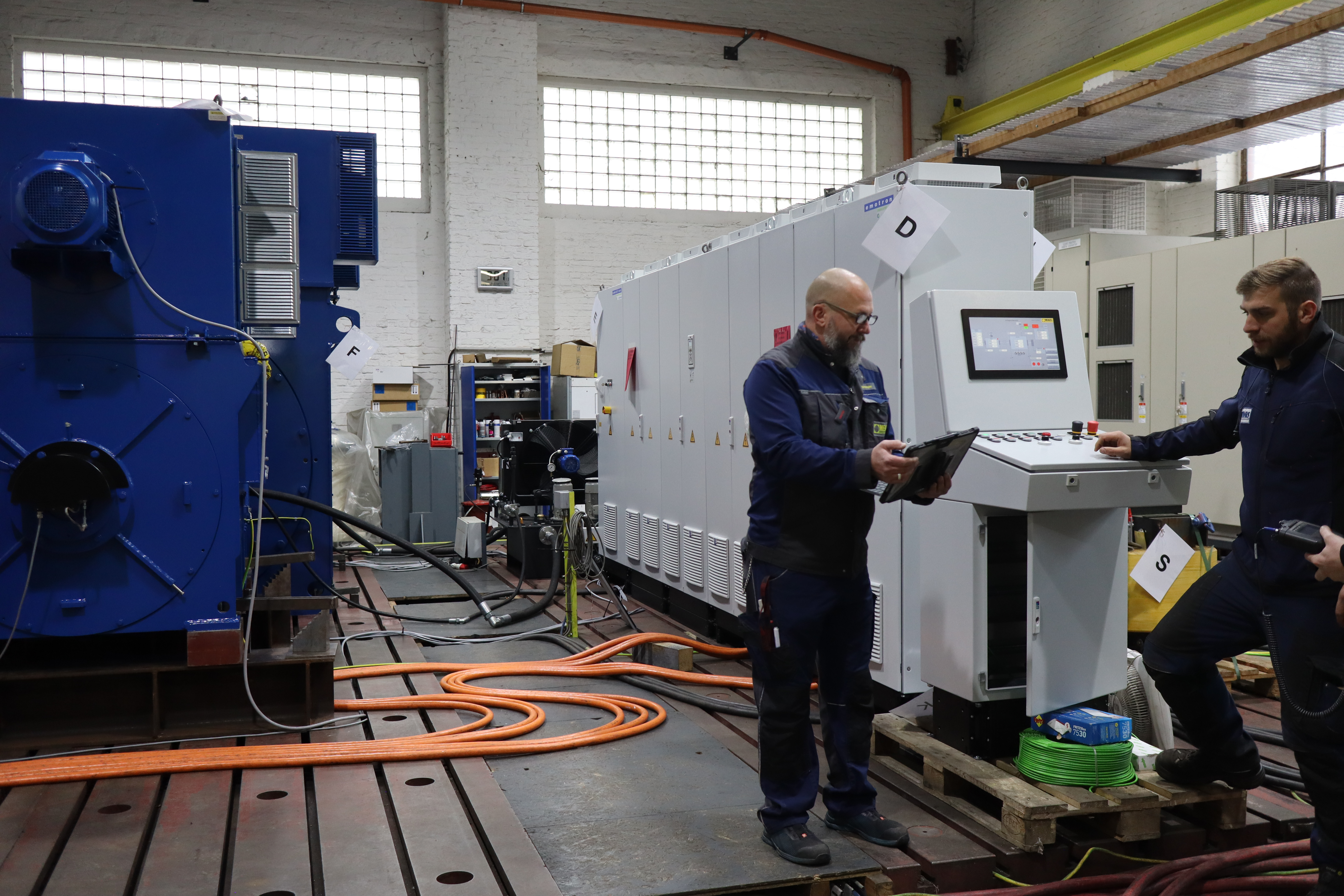

Der komplette Maschinensatz wurde von uns konfiguriert und aus einer Hand geliefert. Der 7,5-MVA-Synchrongenerator und der 2,3-MW-Kurzschlussläufermotor sind Menzel-Fabrikate mit hohen Wirkungsgraden und großer Robustheit. Frequenzumrichter und Transformator stammen von zuverlässigen Partnerfirmen und die Schaltschränke von Pawils Elektromaschinenbau, einem Unternehmen der Menzel-Gruppe.

Im Lieferumfang enthalten sind außerdem verschiedene Nebenantriebe, zum Beispiel für Fremdlüfter, eine Ölversorgungsanlage mit Pumpe für die Schmierung der Generatorlager, eine Kupplung sowie zahlreiche Kleinteile. Eine Spezialanforderung war, dass der Generator im 3-Phasen-Betrieb und zusätzlich auch im 1-Phasen-Betrieb funktionieren muss; dafür plante Menzel extra einen 1/3-Phasen-Umschalter ein.

Lieferumfang des 7500-kVA Motor-Generator-Satzes

• VFD-Schrank (Frequenzumrichter) inkl. Schaltanlagen
• Kurzschlussläufermotor MEBKSDF560-06
• Synchrongenerator SR exc. MEBQSDF1000-06
• Eingangstransformator
• Nebenantriebe (z.B. Fremdlüfter)
• Ölversorgungsanlage
• Kupplung
• Und viele weitere Bauteile, die das System komplett machen

Menzel Elektromotoren liefert komplette Motor-Generator-Sätze für Prüffelder, mit Motoren und Generatoren aus eigener Fertigung, Frequenzumrichtern, Transformatoren, sämtlichem Zubehör, Steuerung, selbst programmierter Software.

Hersteller für individuelle Anfragen

Als auf Großmaschinen spezialisierter Hersteller und Anbieter von Ingenieursleistungen führen wir alle Berechnungen für das individuell benötigte Leistungsprofil sowie die optionale Prüfung und Abnahme als Gesamtsystem durch. Dieser Service umfasst Leistungen bis zu 20MVA und Spannungen bis zu 13,8kV.
