6-MW-Hochspannungs-Extrudermotor schnell angepasst
Der Betreiber eines Petrochemiewerks suchte dringend Ersatz für einen ausgefallenen Extrudermotor mit 6 MW Nennleistung, 10 kV Nennspannung und >57 kNm Nenndrehmoment. Ursprünglich wurde der Extruder von einem Käfigläufermotor angetrieben. Ein entsprechender Ersatz war auf dem Markt jedoch nicht verfügbar.
MENZEL Elektromotoren konnte mit einem geeigneten Drehstromschleifringläufermotor direkt ab Lager aufwarten. Diese Schleifringläuferausführung bietet sogar Vorteile für die Extruderanwendung, da sie das volle Drehmoment aus dem Stillstand zur Verfügung stellt.
Anwendungsspezifischer Extrudermotor mit nur zwei Wochen Lieferzeit
Menzel konnte rasch einen Anlasser für den Schleifringläufermotor beschaffen und sämtliche nötigen Anpassungen im eigenen Werk umsetzen. Dank einer Lieferzeit von nur zwei Wochen konnte der Kunde die Anlage schnell wieder in Betrieb nehmen.

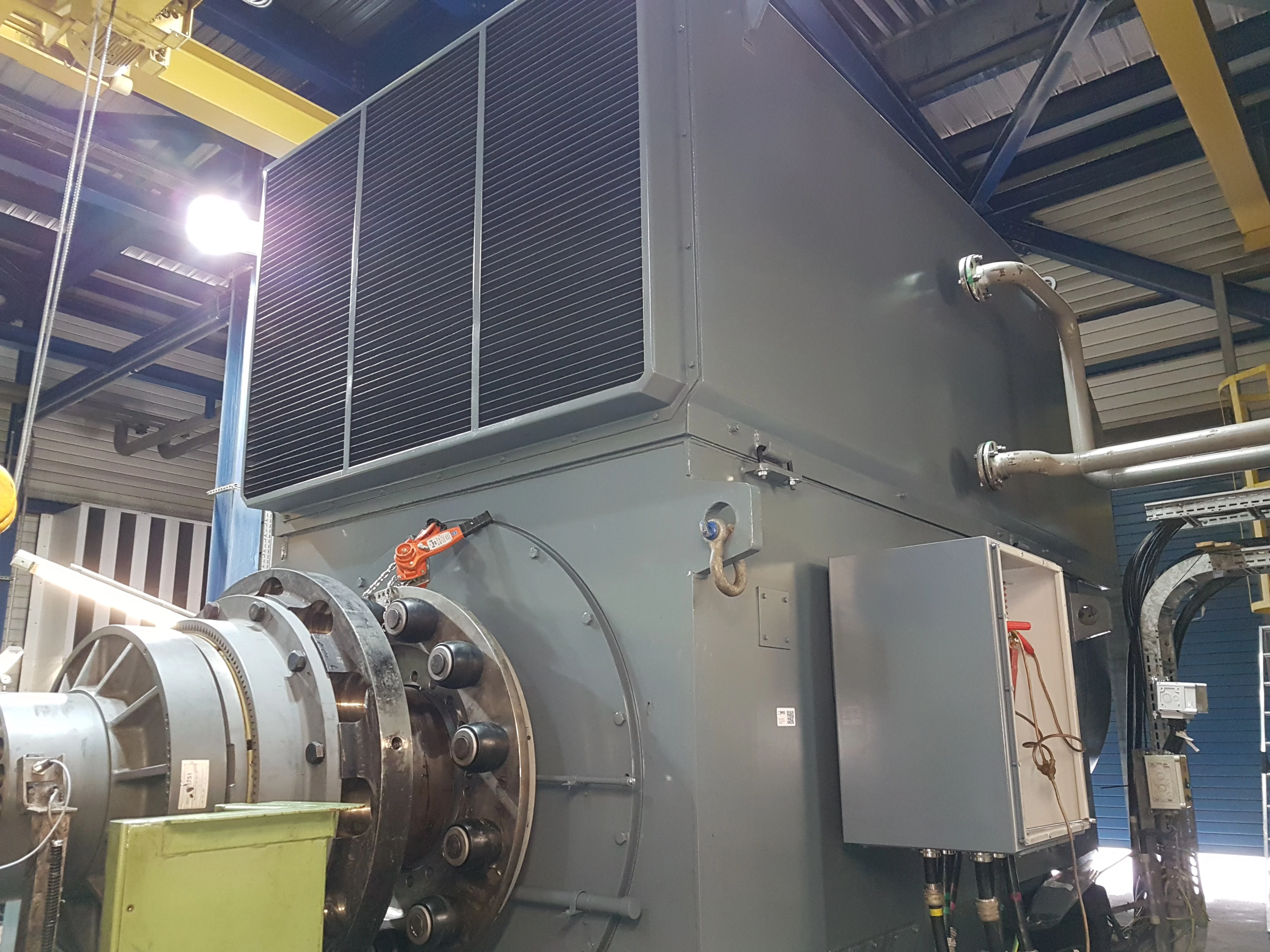

Unsere modulare Baureihe MEBSSL ist explizit dafür konzipiert, dass sich die Schleifringläufermotoren gut anwendungsspezifisch konfigurieren lassen. Besonders zeitintensiv war in diesem Anwenderbeispiel das Ausbuchsen der vom Kunden bereitgestellten Kupplungsnabe von einem Durchmesser von 280 mm auf 240 mm. Außerdem fertigte Menzel Fußplatten für den Motor an, um die Achshöhe von 800 mm auf 900 mm anzupassen. Der Motor ist mit Schutzart IP 55 und Kühlart IC 611 mit Luft-Luft-Wärmetauscher ausgeführt.
Motordaten des Extrudermotors
- Drehstromschleifringläufermotor Type MEBSSL800-06
- Standard: IEC/EN 60034-1
- Leistung: 6000 kW
- Spannung: 10000 V
- Frequenz: 50 Hz
- Anzahl der Pole: 6 Pole
- Nenndrehzahl: 991 min-1
- Bauart: IM B3
- Schutzart: IP 55
- Kühlart: IC 611 mit Luft-Luft-Wärmetauscher
- Gewicht: 28500 kg
- Lagertyp: fettgeschmierte Wälzlager
Inbetriebnahme durch MENZEL Elektromotorenexperten

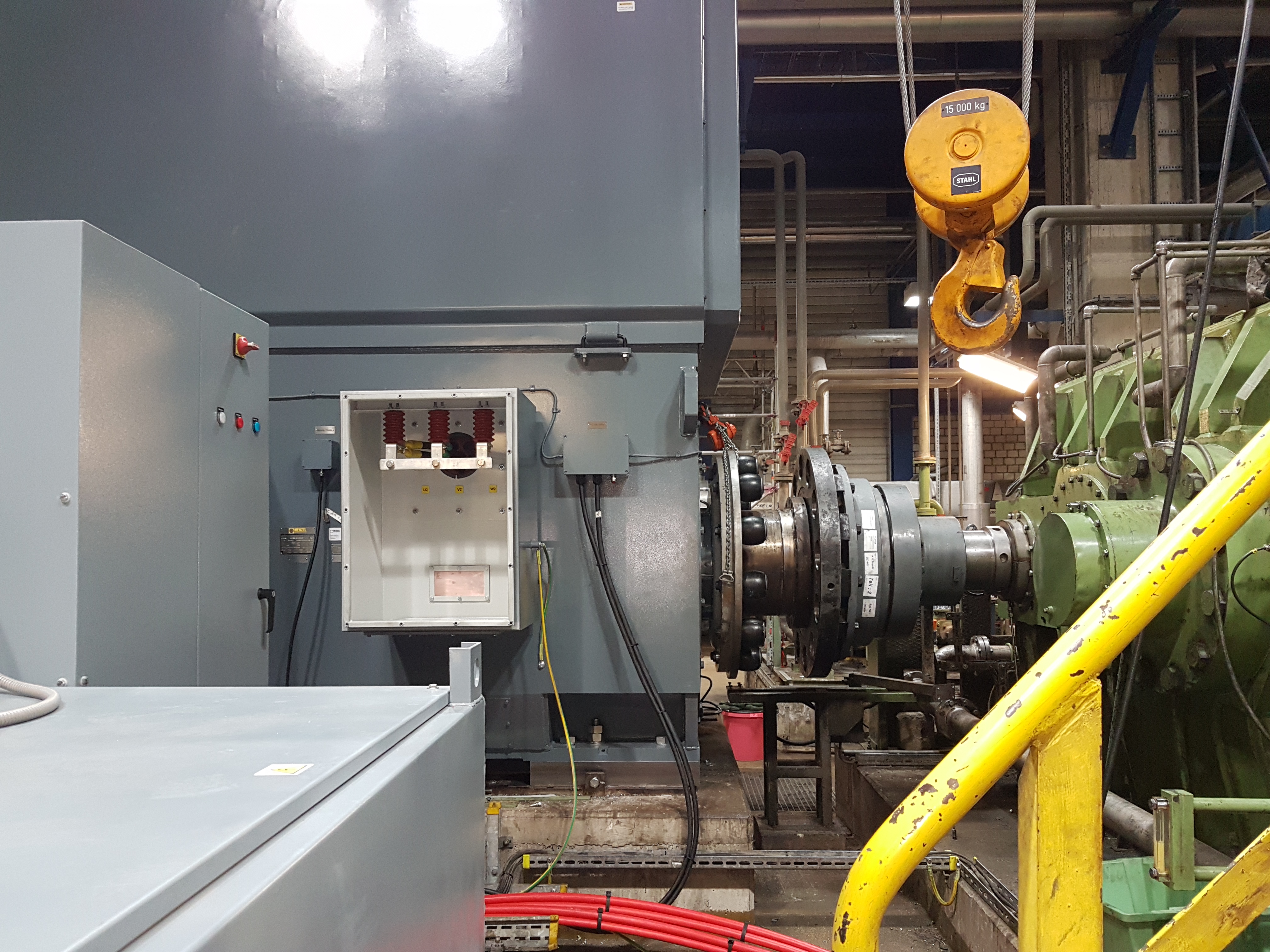

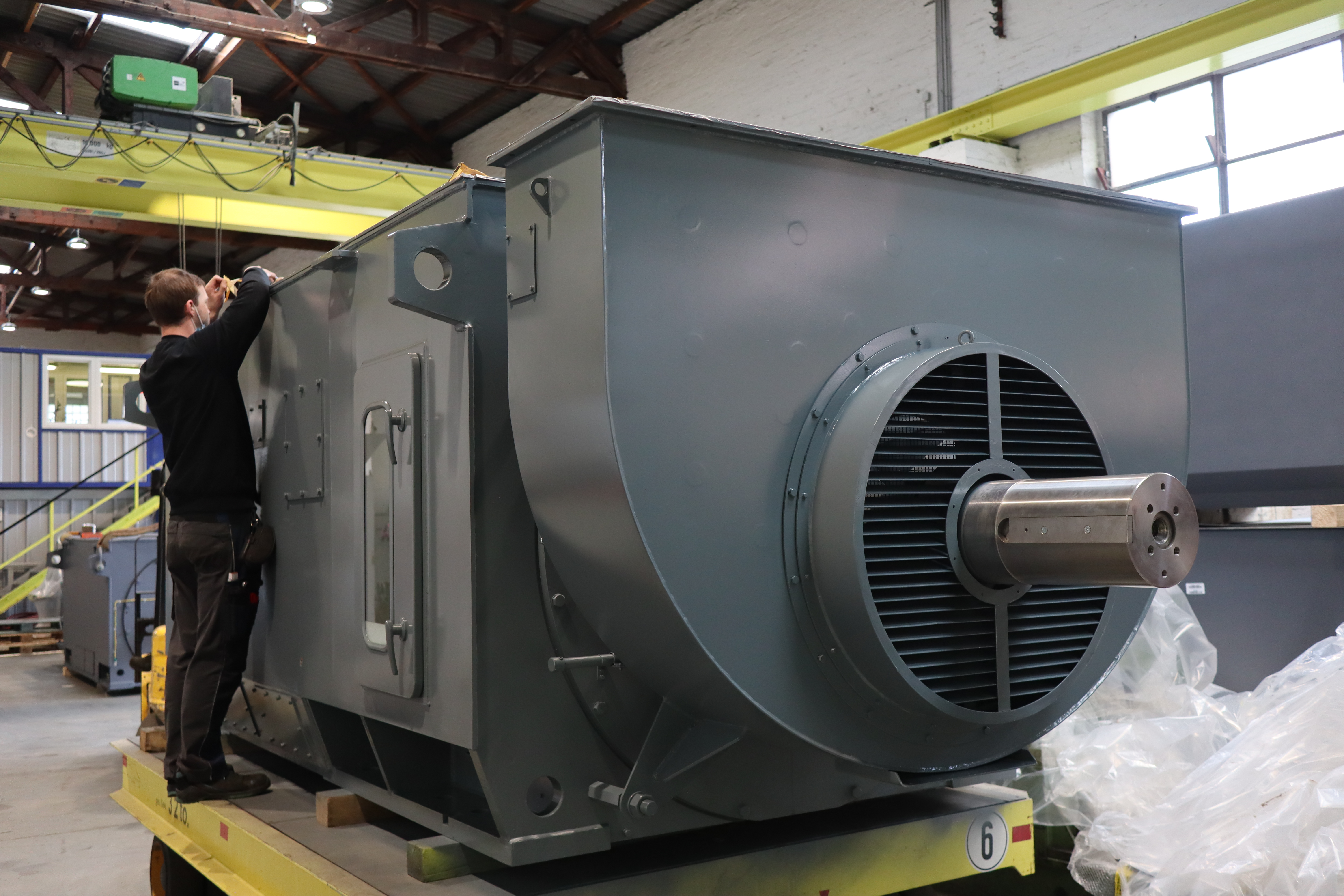

Nachdem der Elektromotor in unserem Berliner Prüffeld seinen finalen Tests unterzogen wurde, begleiteten unsere MENZEL Motorexperten auch die Inbetriebnahme des Extruderantriebs. In diesem Fall war die Anreise zum finalen Aufstellungsort weniger weit und führte die Kollegen in den Westen unseres Landes. Der Motor wurde vor Ort ausgerichtet, verkabelt und erfolgreich in Betrieb genommen.
„Antrieb aus Leidenschaft“ ist unser Motto. Wir verstehen uns als Dienstleister, der für Sie maßgeschneiderte Antriebslösungen innerhalb kürzester Zeit realisieren kann. Gleichzeitig bieten wir Ihnen kompetente Serviceleistungen und Beratung von der ersten Anfrage bis hin zur Inbetriebnahme Ihres MENZEL Motors und weit darüber hinaus an.
Beim Motorausfall kommt Neufertigung kaum in Frage
Beim Ausfall eines Motors in den höheren Leistungsklassen kommt Neufertigung wegen der langen Fristen und des drohenden Produktionsausfalls oft nicht infrage. Die passende Konfiguration eines geeigneten Standardmotors direkt ab Lager bietet da eine ökonomische Alternative. MENZEL unterhält eines der umfangreichsten Lager an großen Industriemotoren in ganz Europa.
Wir haben sowohl Drehstrom-Asynchronmotoren mit Käfigläufer oder Schleifringläufer als auch Gleichstrommotoren in verschiedensten Baugrößen ständig vorrätig, um Sie bei Bedarf auch kurzfristig beliefern zu können. Die lagervorrätigen Elektromotoren werden bei Bedarf durch uns kundenspezifisch modifiziert, im hauseigenen Lastprüffeld geprüft und innerhalb kürzester Zeit geliefert.
