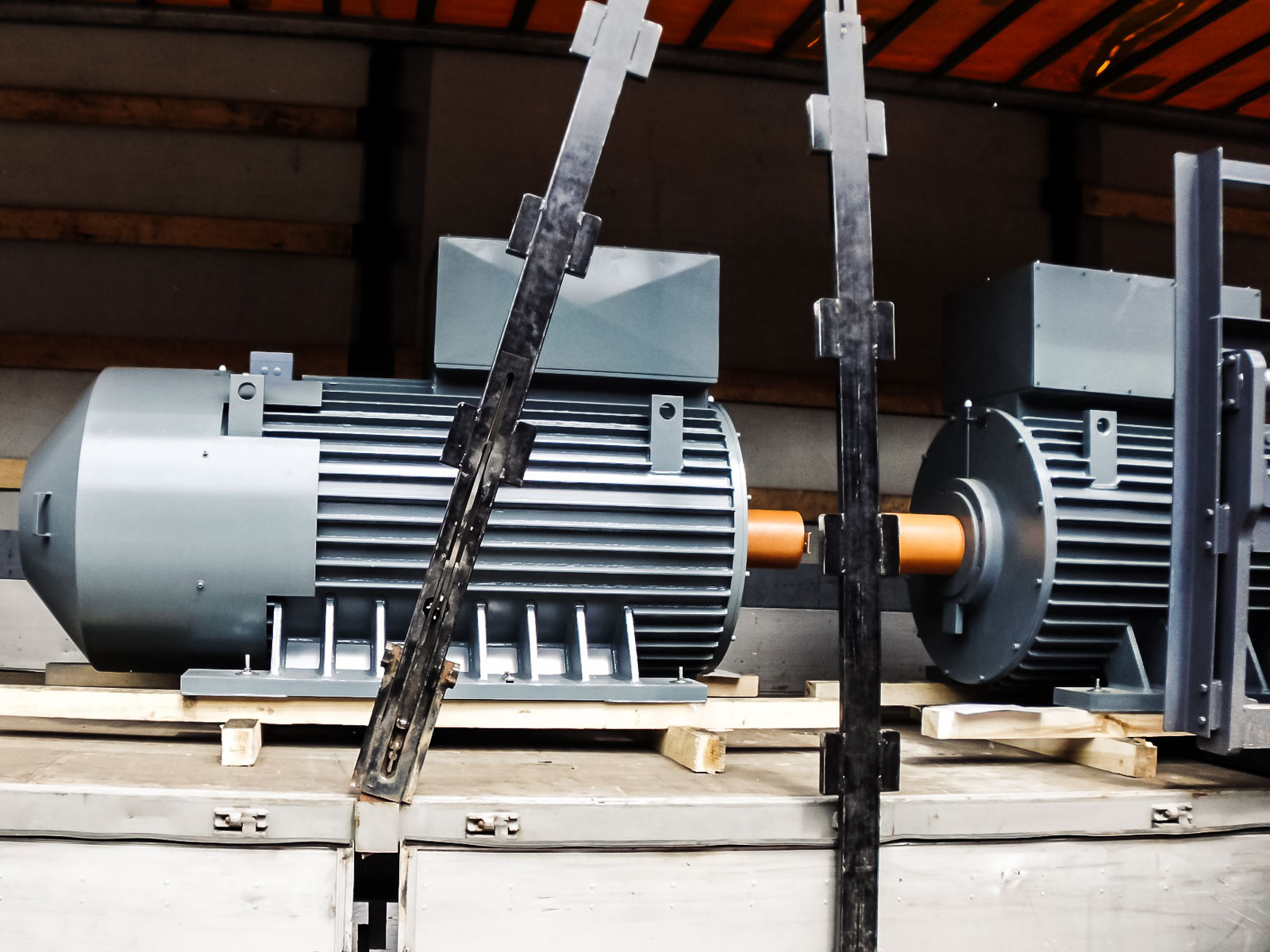

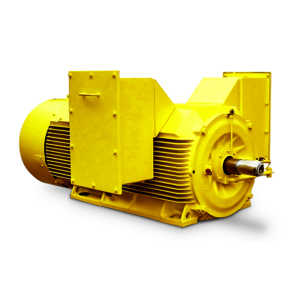

Käfigläufermotoren - IC 411 und IC 416

Anwender der MENZEL Käfigläufer-Motoren in den Kühlklassen IC 411 und IC 416 profitieren von den niedrigen Lebenszykluskosten unserer Elektromotoren, bedingt durch eine hohe Produktqualität. Zudem zeichnen sich unsere rippengekühlten Elektromotoren durch ihren wirtschaftlichen Betrieb, eine einfache Wartung und eine äußerst lange Lebensdauer aus. Die Bedeutung von Kosteneffizienz und Wirtschaftlichkeit, der weltweite Bedarf an Standard-Drehstrommotoren in Mittel- und Hochspannung bzw. Niederspannung – das waren die wichtigsten Gründe für die Markteinführung MENZEL Baureihe MEBKGR.

Der hohe Wirkungsgrad ergibt sich durch die Verwendung von verlustarmen Elektroblechen für das Ständer- und Läuferpaket unserer Käfigläufermotoren. Außerdem garantieren wir einen reibungsarmen Lageraufbau sowie eine optimale elektrische Auslegung gemäß Kundenanforderung. Das hat für unsere Anwender eine enorme Energieeinsparung zur Folge.

MENZEL Oberflächengekühlte Käfigläufer-Motoren entsprechen wie alle unsere Drehstrom-Asynchronmotoren den aktuellen europäischen Normen IEC 60034 und EN 60034, VDE, DIN und ISO.

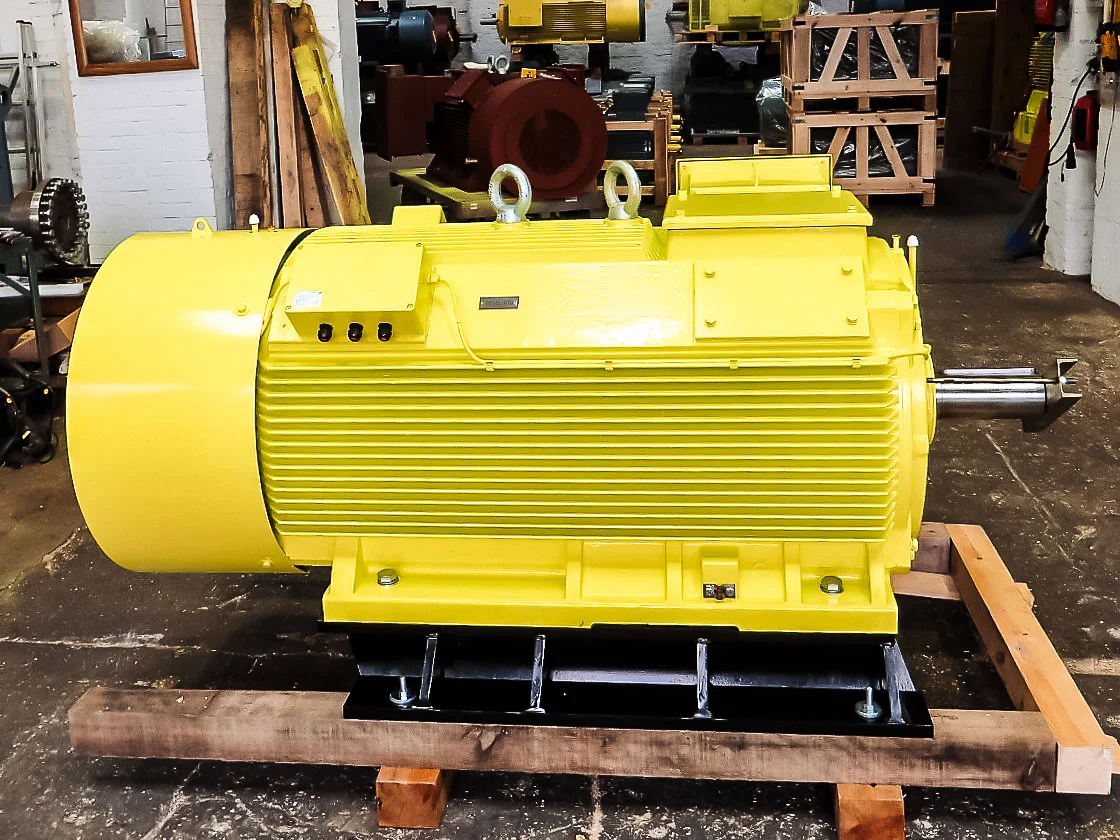

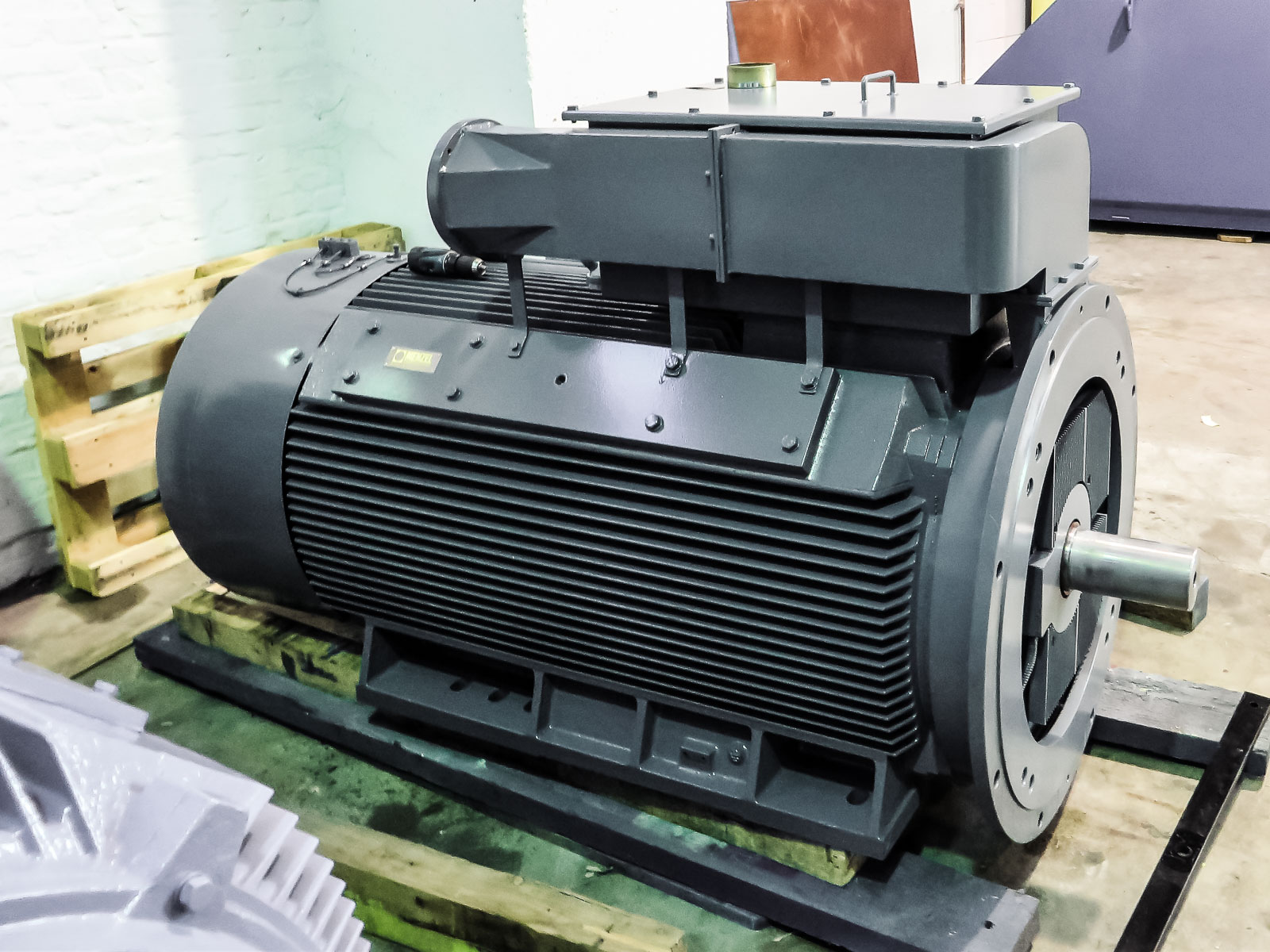

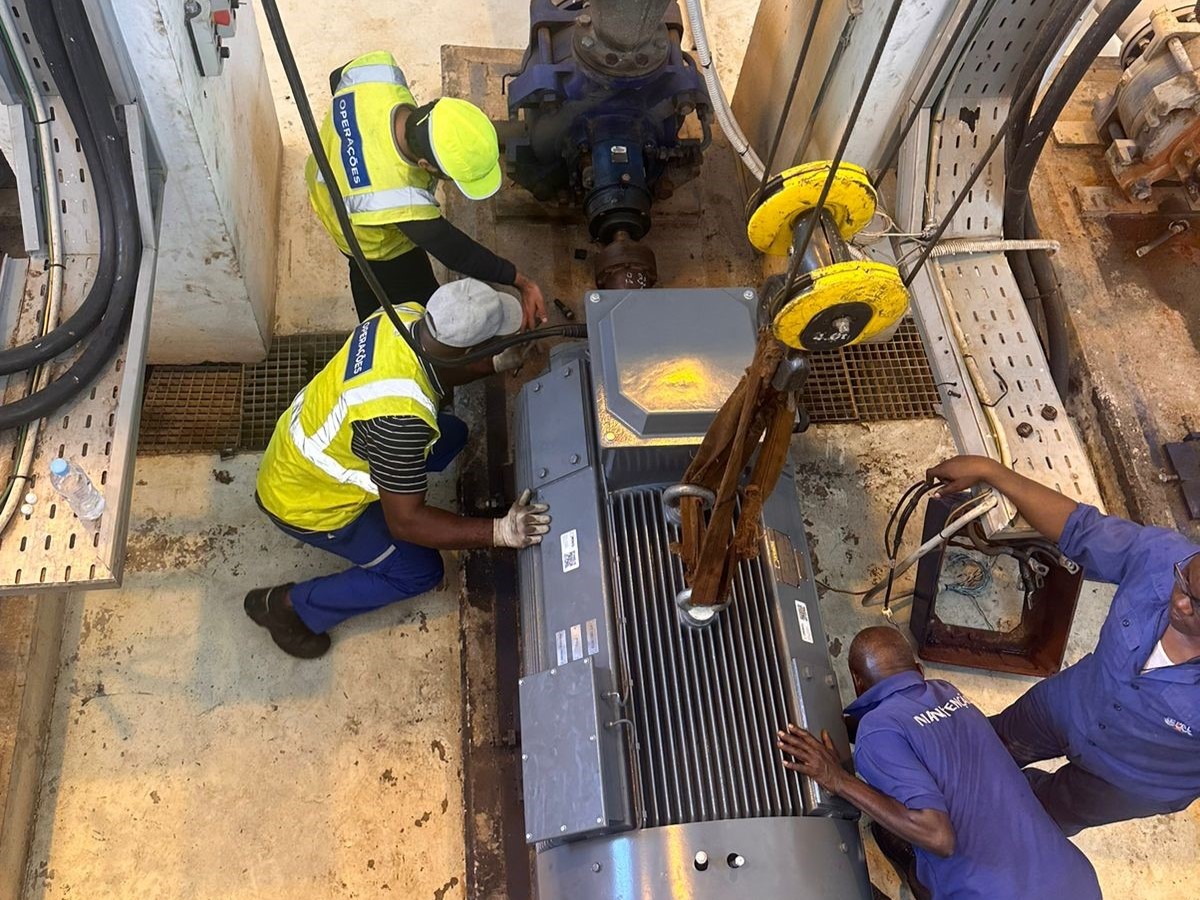

Die Motoren sind gemäß IEC 60034-7 in den Bauformen IM B3, IM B35, IM V1 oder IM V15 lieferbar. Davon abweichende Sonderausführungen setzen wir auf Anfrage ebenfalls gern für Sie um. Das Gehäuse unserer rippengekühlten Käfigläufer-Motoren ist aus einem robusten, verwindungssteifen Grauguss. Es garantiert eine optimale innere und äußere Kühlung und eine hervorragende Selbstreinigung.

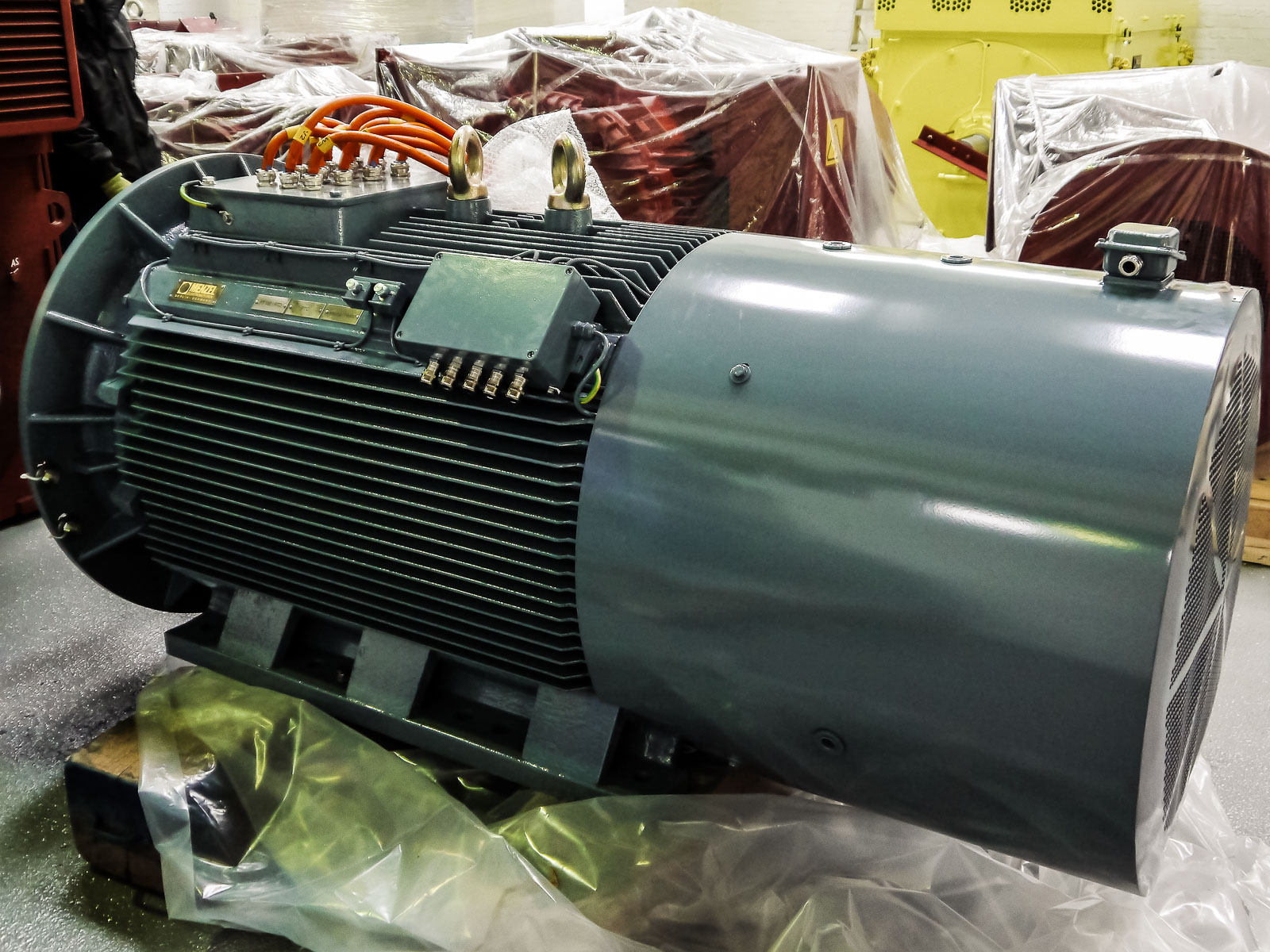

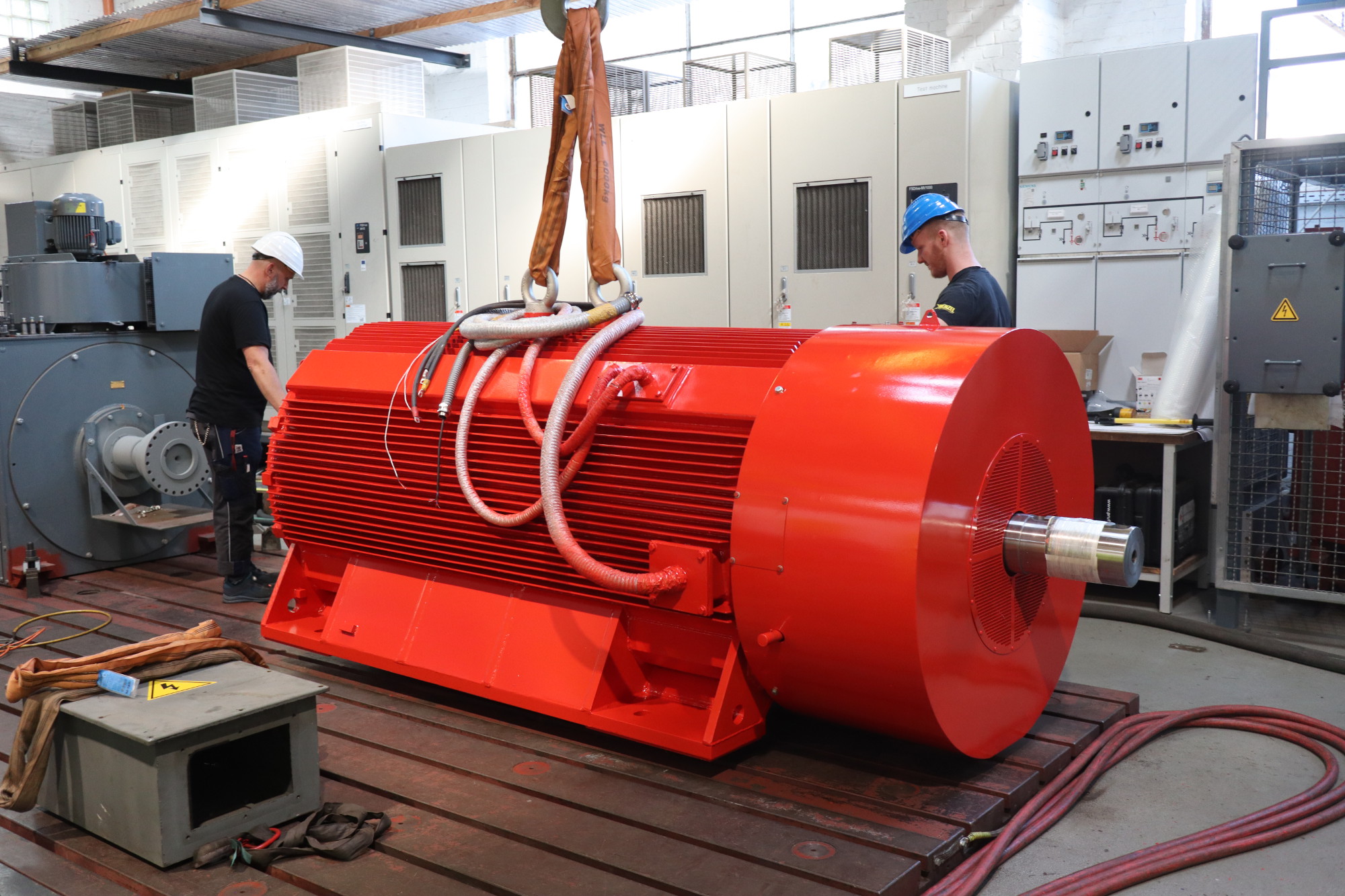

Die Kühlrippen sind so konzipiert und angeordnet, dass Anbauelemente in der für Ihre Aufstellung idealen Position montiert werden können, ohne den Kühlkreislauf zu unterbrechen. Die Motoren werden, je nach Kundenvorgabe, mit Klemmenkastenlage „oben“, „rechts“ oder „links“ geliefert. Die Klemmenkästen können dabei generell um 4 x 90° gedreht werden. Größe und Anzahl der Kabeleinführungen können auf Wunsch ebenfalls angepasst werden. Sonder-Klemmenkästen (z. B. mit Phasen-Trennung, mit Sonderabmessungen usw.) oder Einzelphasenstecksysteme sind auf Anfrage lieferbar.

MENZEL oberflächengekühlte Käfigläufer-Motoren sind grundsätzlich für Frequenzumrichterbetrieb geeignet.

Unsere Systemlösungen

MENZEL oberflächengekühlte Käfigläufer-Motoren sind gemäß IEC 60034-5 in der Schutzart IP55 ausgeführt. Höhere Schutzarten sind auf Anfrage lieferbar. Die grundsätzlich tropenfeste Motorwicklung ist gemäß IEC 60034-1 in Wärmeklasse „F“ ausgeführt und wird im VPI-Verfahren (Vacuum Pressure Impregnation) hergestellt. Die thermische Ausnutzung der Motoren erfolgt innerhalb der Wärmeklasse „B“, wodurch sich eine Leistungsreserve ergibt und eine geringe Alterung sichergestellt wird. Optional ist eine Isolierung in Klasse H möglich. Die Wicklung ist dabei höchsten mechanischen Belastungen gewachsen, so dass ein Wiedereinschalten nach Netzausfall gegen 100% Restfeld jederzeit möglich ist.

Unsere MEBKGR-Motoren sind im Standard mit fettgeschmierten Wälzlagern inkl. Nachschmiereinrichtung und Altfettentnahme ausgeführt. Für Riemenantriebe sind auf Wunsch antriebsseitig Rollenlager lieferbar (verstärkte Wälzlagerung), um die charakteristisch auftretenden größeren Radialkräfte aufnehmen zu können. Ausführungen mit selbst- oder fremdgeschmierten Gleitlagern sind auf Anfrage ebenfalls lieferbar. Bei MENZEL kommen ausschließlich hochwertige Lager und Schmierstoffe von namenhaften Herstellern zum Einsatz.

MENZEL Elektromotoren der Kühlklassen IC 411 und IC 611 erfüllen bereits in der Grundausführung die Anforderungen der Schwingungsstärkestufe N (normal) nach EN 60034-14. Die Schwingungsmessung erfolgt dabei im Leerlauf bei Nennspannung und Nennfrequenz. Die Wuchtart der Motoren ist grundsätzlich „Halbkeil“. Auf Wunsch kann allerdings auch die Wuchtart „Vollkeil“ realisiert werden. In der Standardausführung erfüllen alle unsere Käfigläufer-Motoren die Anforderungen der Schwingungsstufe A, wobei bei Bedarf auch Schwingungsstufe B lieferbar ist. Das optimierte Design der oberflächengekühlten Kurzschlussläufer ermöglicht zudem äußerst niedrige Geräuschwerte. Auch die Geräuschmessung erfolgt im Leerlauf bei Nennspannung und Nennfrequenz.

Standardmäßige Lackierung in RAL 1016 oder RAL 7030, gemäß DIN 600 721-2-1 Klimagruppe „moderat“, Sonderanstriche in allen gängigen Farbtönen sind selbstverständlich jederzeit möglich und werden in unserer hauseignen Lackierhalle individuell realisiert. MENZEL Drehstrommotoren sind standardmäßig für einen Betrieb bei Umgebungstemperaturen von -20 °C bis +40 °C ausgelegt. Bei höheren Umgebungstemperaturen bis +60 °C ist eine Leistungsreduzierung erforderlich, die wir Ihnen für Ihren individuellen Bedarf gern errechnen. Für niedrigere Umgebungstemperaturen ab -30°C liefert MENZEL auf Anfrage Sonderwellenstähle und verstärkte Stillstandsheizungen.

Die Typenleistung gilt für die Betriebsart S1 (Dauerbetrieb) bei Nennspannung und Nennfrequenz, einer Umgebungstemperatur von 40 °C und einer Aufstellungshöhe von 1.000 m über NN. Für abweichende Aufstellungshöhen ist eine Reduzierung der Typenleistung zu berücksichtigen. Die Motoren können bei Nennspannung bis zu zwei Minuten mit dem 1,5-fachen Nennstrom überlastet werden.

Zum Motorschutz werden die oberflächengekühlten MENZEL Käfigläufer-Motoren der MEBKGR Reihe grundsätzlich mit einer Temperaturüberwachung für Wicklung und Lager sowie mechanischen SPM Messnippeln zur Aufnahme der Schwingwerte ausgeführt (Pt100 Widerstandsthermometer (RTD) in der Statorwicklung, Pt100 Widerstandsthermometer (RTD) in den Lagern, SPM Messnippel). Die Anschlüsse der Widerstandsthermometer sind in einem separaten Klemmenkasten ausgeführt. Zusätzlich ist ein breites Spektrum an weiteren Sensoren und Transmittern auf Anfrage lieferbar. Unsere IC 411 und IC 416 Motoren werden außerdem grundsätzlich mit einer Stillstandsheizung (230 V / 1 ~) inkl. separatem Klemmenkasten ausgerüstet.

Anfrage und im Beisein unserer Kunden durchgeführt werden. Gern berät Sie unser kompetentes Prüffeldteam zu den verschiedenen Möglichkeiten.
